軸承鋼-機械性能-化學成分-軸承鋼鍛件百科
1. 概述
軸承鋼是主要用來制造滾動軸承的零件。如滾珠、滾柱和軸承套圈等。它們在工作時承受著高的集中交變載荷，由于滾珠與軸承套圈之間的接觸面積小，在高速轉動的同時還有滑動，會產生很大的摩擦。因此滾動軸承鋼應具有高的硬度、耐磨性和疲勞強度，對鋼的金相組織、化學成分要求是十分嚴格的，否則會顯著縮短軸承的使用壽命。一般滾動軸承鋼的含碳量較高，在0.95～1.1%范圍內，并加入某些合金元素，如鉻、錳等。多以球化退火交貨，在使用前需進行淬火(約840℃)和低溫回火(150℃)。
(1)生產制造方法：對軸承鋼的冶煉質量要求很高，需要嚴格控制硫、磷和非金屬夾雜物的含量和分布，因為非金屬夾雜物的含量和分布對軸承鋼的壽命影響很大。夾雜物量愈高，壽命就越短。為了改善冶煉質量，近來已采用電爐冶煉并經電渣重熔，亦可采用真空冶煉，真空自耗精煉等新工藝來提高軸承鋼的質量。
(2)用途：除做滾珠、軸承套圈等外，有時也用來制造工具，如沖模、量具、絲錐等。
2.主要生產廠及輸往國家、地區
我國大連鋼廠、大冶鋼廠、鑫生鍛造廠等是生產軸承鋼的主要產地。目前主要輸往香港和東南亞地區。
3.進口主要生產國家
我國主要從日本、德國進口軸承鋼
4.種類
我國目前已生產高碳鉻不銹軸承鋼，主要鋼號有9CR18；滲碳軸承鋼，主要鋼號有G20CrMo；鉻軸承鋼，主要鋼號有GCr15。
5.規格和外觀質量
規格主要有圓鋼、扁鋼、鋼絲等。鋼材表面應加工良好 。不得有裂紋、折疊、結疤和夾雜。冷拉鋼表面還應光滑、干凈、無氧化皮。
6.化學成分

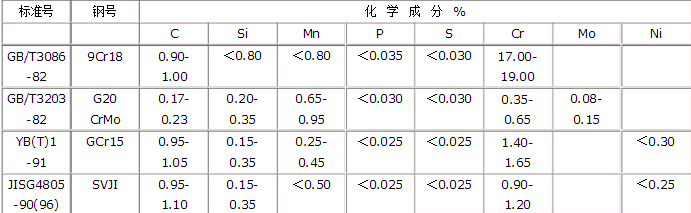

國標、冶標、日本標準中主要鋼號的化學成分見表
7. 物理性能
軸承鋼的物理性能主要以檢查顯微組織、脫碳層、非金屬夾雜物、低倍組織為主。一般情況下均以熱軋退火、冷拉退火交貨。交貨狀態應在合同中注明。鋼材的低倍組織必須無縮孔、皮下氣泡、白點及顯微孔隙。中心疏松、一般疏松不得超過1.5級，偏析不得超過2級。鋼材的退火組織應為均勻分布的細粒狀珠光體。脫碳層深度、非金屬夾雜物和碳化物不均勻度應符合相應有關國家標準規定。
8. 包裝
直徑小于20mm要打包交貨，大于20mm時可以裸裝交貨。對冷拔 鋼應涂防銹油。貨物出廠前應附質量保證書、注明鋼號、爐號、重量、規格、化學成分、檢驗標準及檢驗結果。
