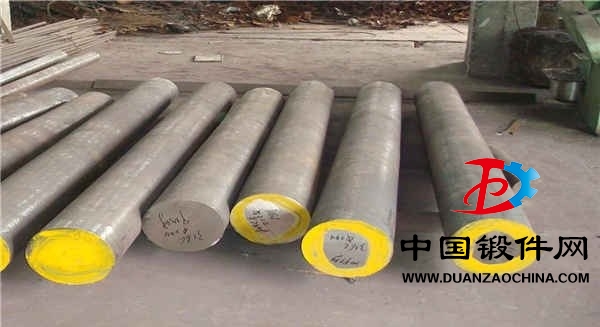

1Cr12WMoV是耐熱鋼棒的一種，可用于鍛件加工。中國(guó)鍛件網(wǎng)推薦。
材料名稱：耐熱鋼棒
牌號(hào)：1Cr12WMoV
標(biāo)準(zhǔn)：GB/T 1221-1992
●特性及適用范圍：
有較高的熱強(qiáng)性、良好的減征性及組織穩(wěn)定性。用于透平葉片、緊固件、轉(zhuǎn)子及輪盤(pán)等。
●化學(xué)成份：
鉻 Cr：11.00～13.00
鎳 Ni：0.40～0.80
釩 V ：0.18～0.30
鉬 Mo：0.50～0.70
鎢 W ：0.70～1.10
碳 C ：0.12～0.18
硅 Si：≤0.50
錳 Mn：0.50～0.90
硫 S ：≤0.030
磷 P ：≤0.035
●力學(xué)性能：
條件屈服強(qiáng)度 σ0.2 (MPa)：淬火回火,≥585
伸長(zhǎng)率 δ5 (％)：淬火回火,≥15
斷面收縮率 ψ (％)：淬火回火,≥45
沖擊功 Akv (J)：淬火回火,≥47
抗拉強(qiáng)度 σb (MPa)：淬火回火,≥735
●熱處理規(guī)范和金相組織：
鍛件熱處理規(guī)范：
1、淬火,1000～1050℃油冷;
2、回火,680～700℃空冷。
金相組織：組織特征為馬氏體型。
●交貨狀態(tài)：
鍛件一般以熱處理規(guī)范狀態(tài)交貨，其熱處理種類(lèi)在合同中注明；如果沒(méi)有注明者，按不熱處理狀態(tài)交貨。
1Cr12WMoV材質(zhì)_機(jī)械性能_化學(xué)成分 - 鍛件百科.pdf
