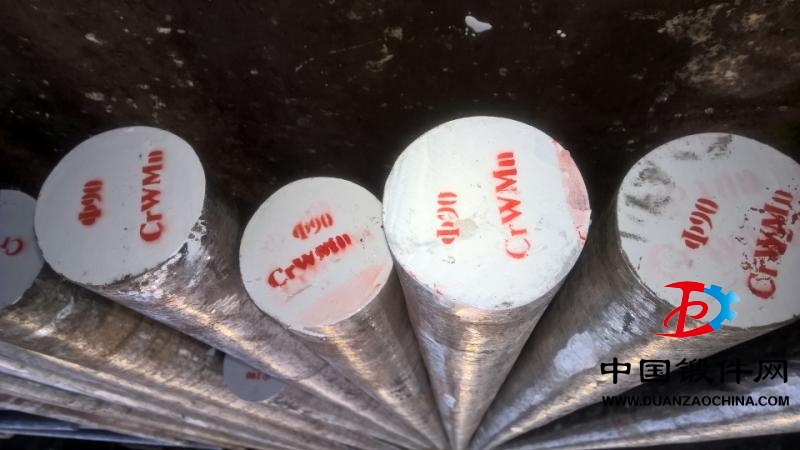

CrWMn是合金工具鋼的一種，可用于鍛件加工。中國鍛件網推薦。
材料名稱：合金工具鋼
牌號：CrWMn
標準：GB/T 1299-1985
●特性及適用范圍：
是應用較為廣泛的冷作模具鋼，被譽為“不變形鋼”，但形成網狀碳化物比較敏感。主要用作淬火時要求變形很小，長而形狀復雜的切削刀具（如拉刀、長絲錐、長鉸刀、專用銑刀）和量具（如板牙、塊規、量規、樣柱、樣套）以及截面不大而形狀復雜的高精度的冷沖模等。
●力學性能：
硬度 ：退火,255～207HB,壓痕直徑3.8～4.2mm;淬火,≥62HRC
●化學成份：
鉻 Cr：0.90～1.20
鎳 Ni：允許殘余含量≤0.25
銅 Cu：允許殘余含量≤0.30
鎢 W ：1.20～1.60
碳 C ：0.90～1.05
硅 Si：≤0.40
錳 Mn：0.80～1.10
硫 S ：≤0.03
磷 P ：≤0.03
●熱處理規范及金相組織：
鍛件熱處理規范：淬火,800～830℃油冷。
●交貨狀態：
鍛件以鋼材退火狀態交貨或者雙方商議具體交貨細節。
