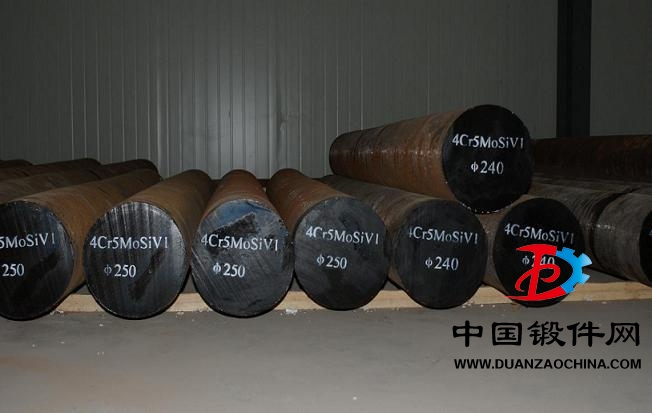

4Cr5MoSiV材質是合金工具鋼的一種，可用于鍛件加工。中國鍛件網推薦。
材料名稱：合金工具鋼
牌號：4Cr5MoSiV
標準：GB/T 1299-1985
●特性及適用范圍：
鍛件是空淬硬化熱作模具鋼，系引進美國的 H11鋼。其性能及使用壽命比 3Cr2W8V鋼高。適用于作鋁合金壓鑄模、熱擠壓和穿孔用的工具和芯棒、模鍛錘鍛模、壓力機鍛模、高速精鍛模和塑壓模等；亦被用作飛機、火箭等耐熱 400～500 ℃工作溫度的結構零件。
●力學性能：
硬度 ：退火,≤235HB,壓痕直徑≥3.95mm
●化學成份：
硅 Si：0.80～1.20
錳 Mn：0.20～0.50
硫 S ：≤0.030
磷 P ：≤0.030
碳 C ：0.33～0.43
鉻 Cr：4.75～5.50
鎳 Ni：允許殘余含量≤0.25
銅 Cu：允許殘余含量≤0.30
釩 V ：0.30～0.60
鉬 Mo：1.10～1.60
●熱處理規范及金相組織：
鍛件熱處理規范：淬火,790±15℃預熱，1000±6℃(鹽浴)或1010±6℃(爐控氣氛)加熱，保溫5～15min,空冷，550±6℃回火。
●交貨狀態：
鍛件一般以鋼材退火狀態交貨或者雙方商議具體細節。
4Cr5MoSiV材質_機械性能_化學成分 - 鍛件百科.pdf
