不銹鋼法蘭在使用中應(yīng)注意一下幾點(diǎn)

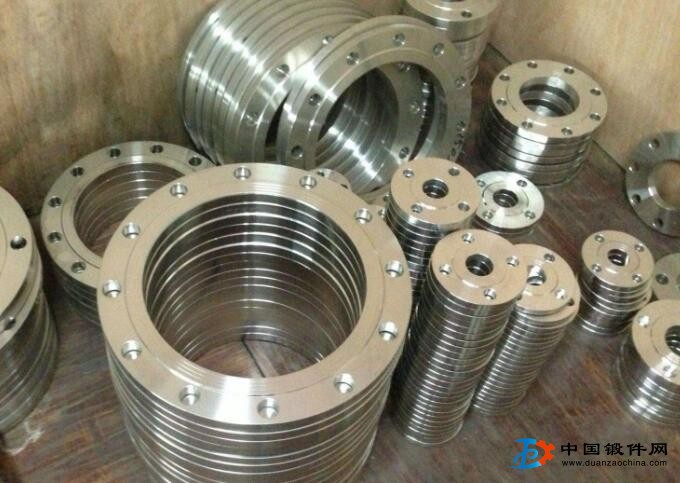

不銹鋼法蘭，顧名思義就是使用不銹鋼材質(zhì)加工而成的法蘭，不銹鋼的優(yōu)勢(shì)我們都知道，它外表美觀而且耐腐蝕。因此不銹鋼法蘭有著極為廣泛的應(yīng)用，但是在不銹鋼法蘭的使用上還是要注意一些問(wèn)題的。
1、為防止由于法蘭蓋加熱而產(chǎn)生睛間腐蝕，焊接電流不宜太大，比碳鋼焊條較少20%左右，電弧不宜過(guò)長(zhǎng)，層間快冷，以窄焊道為宜。
2、焊條使用時(shí)應(yīng)保持干燥，鈦鈣型應(yīng)經(jīng)150℃干燥1小時(shí)，低a氫型應(yīng)經(jīng)200-250℃干燥1小時(shí)(不能多次重復(fù)烘干，否則藥皮容易開(kāi)裂剝落)，防止焊條藥皮粘油及其它臟物，以免致使焊縫增加含碳量和影響不銹鋼法蘭質(zhì)量。
3、不銹鋼法蘭管件焊接時(shí)，受到重復(fù)加熱析出碳化物，降低耐腐蝕性和力學(xué)性能。
4、鉻不銹鋼法蘭管件焊后硬化性美標(biāo)法蘭較大，容易產(chǎn)生裂紋。若采用同類(lèi)型的鉻不銹鋼焊條(G202、G207)焊接，必須進(jìn)行300℃以上的預(yù)熱和焊后700℃左右的緩冷處理。若焊件不能進(jìn)行焊后熱處理，則應(yīng)選用不銹鋼法蘭管件焊條(A107、A207)。
5、不銹鋼法蘭，為改善耐蝕性能及焊接性而適當(dāng)增加適量穩(wěn)定性元素Ti、Nb、Mo等，焊接性較鉻不銹鋼法蘭好一些。采用同類(lèi)型的鉻不銹鋼法蘭焊條 (G302、G307)時(shí)，應(yīng)進(jìn)行200℃以上的預(yù)熱和焊后800℃左右的回火處理。若焊件不能進(jìn)行熱處理，則應(yīng)選用不銹鋼法蘭管件焊條(A107、 A207)。
6、不銹鋼法蘭管件，對(duì)焊法蘭焊條具有良好耐腐蝕性和抗氧化性，廣泛應(yīng)用于化工、化肥、石油、醫(yī)療機(jī)械制造。
