1 主題內容與適用范圍
本標準規定了管路法蘭用纏繞式墊片的型式及尺寸。
本標準適用于公稱壓力PN為2.5- 10.0MPa的管路法蘭用纏繞式墊片。
2 引用標準
GB 4622.3 纏繞式墊片技術條件
3 墊片型式和代號

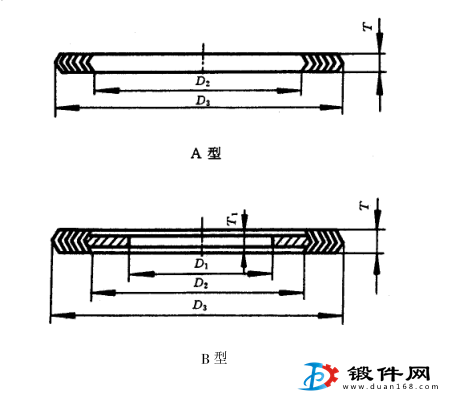

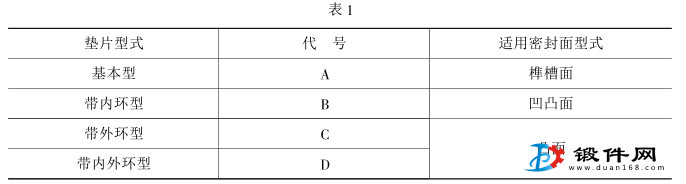

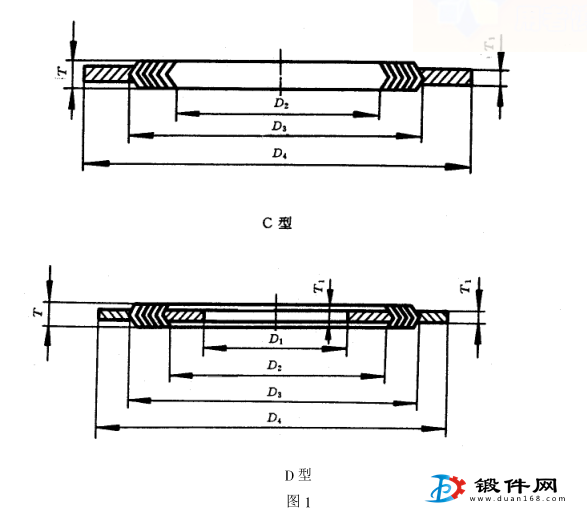

3.1墊片型式按圖1及表1的規定。
a.基本型（A型）；
b.帶內環型（B型）；
c.帶外環型（C型）；
d.帶內外環型（D型）。
4 墊片尺寸

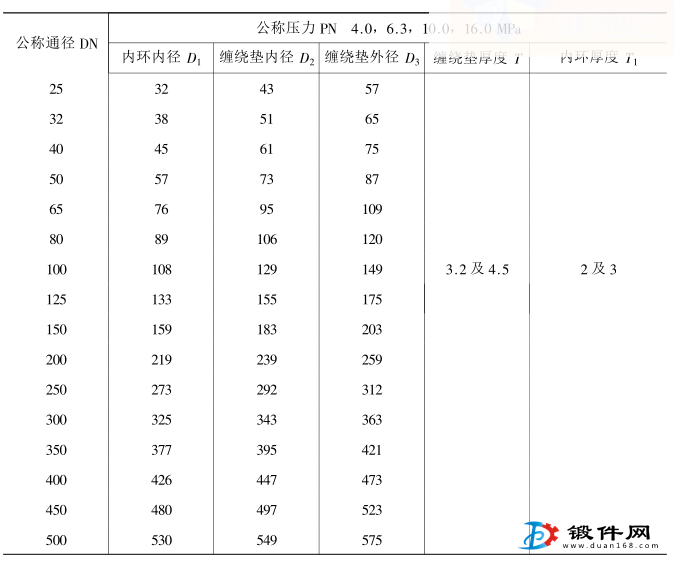

4.1 A型和B型墊片尺寸按表2的規定。

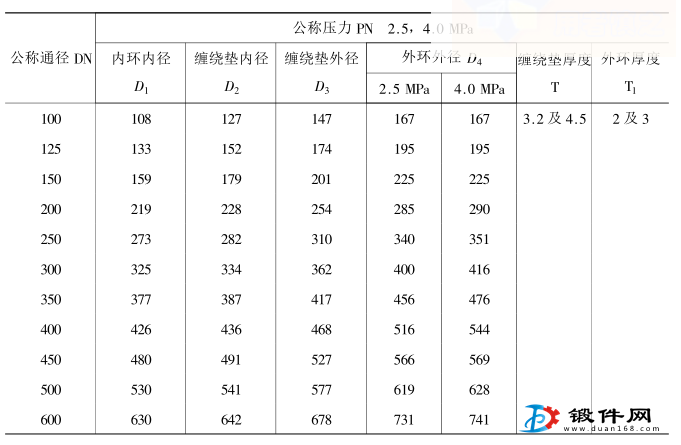

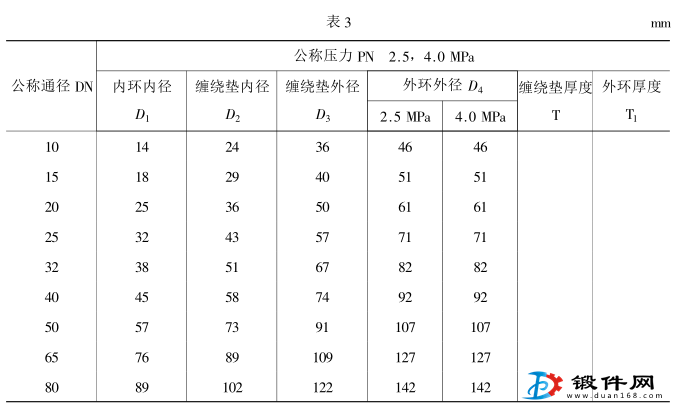

4.2 A型和B型墊片尺寸按表3的規定。
5 技術要求
墊片材料、尺寸公差、檢驗規則、標記示例及其他技術要求應符合 GB 4622.1-4622.3的規定。
