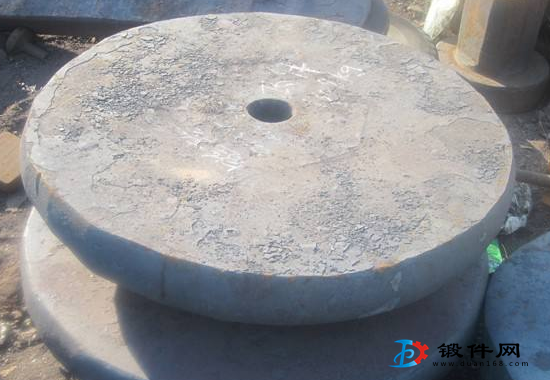

1、毛刺、發裂、折疊
采用砂輪打磨或風鏟鏟掉或旋轉銼打磨等方法進行修正；
2、對于未充滿部分不太嚴重或不大的凹坑
可在新鍛模中再鍛一次，或以補焊（熔接）的方法進行修正；
3、對于模鍛不足的鍛件
可在機械加工車間進行預加工來修正。這種模鍛不足的鍛件不要再—次模鍛，因為這樣可能因新產生的氧化皮壓人鍛件而變成不可修復的廢品。有時可用打磨的方法修正。對于不重要的鍛件可將其重新加熱一次、使多余的金屬變成氧化皮來修正，最后增加拋丸處理；
4、錯差
對于錯差的修正方法是采取再修鍛一次。錯差比較嚴重，是無法修正的，鍛件錯差不嚴重時也可采取打磨的方法來修正
5、曲變形
可采用加熱到鍛件切邊溫度進行校正或在冷狀態下用壓床或摩擦壓力機進行校正
6、過熱
對于過熱的鍛件可用正火處理的方法修正
7、鍛件硬度不合格
硬度過高時，可采用再次回火的方法修正；硬度過低時，可再次淬火、回火修正
8、對于過燒、淬裂、 嚴重折疊、嚴重的尺 寸不合格的鍛件
應作為不可挽救的鍛件，報廢處理，不再修正
