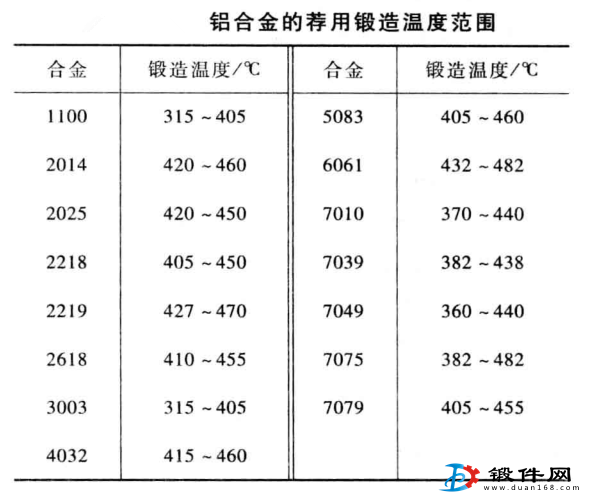

美國15種最常用的鍛造鋁合金的薦用鍛造溫度范圍列列于表中。它們很適合于模鍛，表列上限溫度大約低于各種合金凝固溫度70℃。大多數合金的鍛造溫度范圍是相當窄的（一般小于55℃），而且沒有一個合金的溫度范圍大于85℃。和相比較，始鍛溫度被降低，終鍛溫度被提高，在較窄的溫度范圍內鍛造，無疑合金的塑性好，變形抗力較小，所得再結晶組織也均勻、細小。為了保證鋁合金鍛件的鍛造溫度變化很小，鋁合金鍛造用模具必須經過很好的預熱。
選用合理的變形程度，可保證合金鍛件在鍛造過程中不開裂，并且變形均勻,獲得良好的組織和性能。為了保證鋁合金鍛件在鍛造過程中不開裂，在所選鍛壓設備上每次打擊或壓縮時允許的變形程度應根據合金的塑性圖確定。表中為鋁合金的允許變形程度。
鍛造溫度上限適用開鍛時變形量大的工序，而下限則適用于變形量小的工序(如平整等），從表中可知，鋁合金鍛件變形狀態的原材料鍛造溫度上限比鑄造狀態的高，這主要因為擠壓棒材的鍛造溫度范圍較寬所致。
