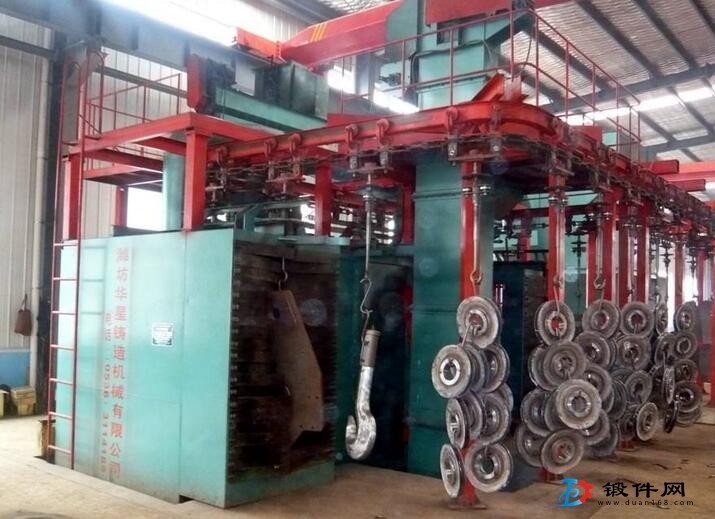

1.機械式清理
機械式清理目前都采用滾簡噴丸方法，鋁合金和鎂合金鍛件一般不適合用這種方法，因為這些材料較軟，噴丸可能破壞鍛件上的高肋、薄壁或銳邊等幾何形狀的清晰程度，例如棱角變鈍和缺肉等。鈦合金鍛件可以釆用噴丸清理方法，但必須使用玻璃丸代替鋼丸或鐵丸。
2.酸洗
1）酸洗過度
酸洗過度可能在鍛件表面上造成麻點或麻坑。麻點和麻坑能向鍛件的內部發展，深度可達1mm以上。造成酸洗過度的原因有：酸洗液的配比不適當；酸洗時間過長；酸洗溫度過高等。
2）腐蝕
腐蝕也會在鍛件表面上造成麻點或麻坑。造成腐蝕的原因可能在于鍛件本身。例如在鍛件的兩端和切邊后分模面上流線露頭的地方，由于構成流線的雜質和基體材料的電極電位不同，從而產生電化學腐蝕作用。此外，鍛件的材料里如果存在兩種以上電位差不同的相或嚴重偏析的合金元素，也會發生電腐蝕。材料中有些雜質本身的抗腐蝕性較差，也容易受到酸洗液的侵蝕。
