1、結構原理與讀數方法

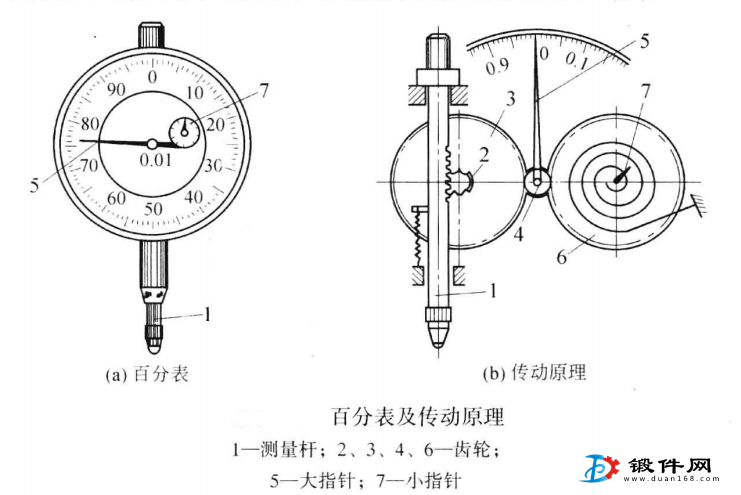

百分表是一種精度較高的比較量具，它只能測出相對數值，不能測出絕對數值，主要用于測量形狀和位置誤差，也可用于機床上安裝鍛件時的精密找正。百分表的讀數準確度為0.01mm，其結構原理如圖所示。當測量桿1向上或向下移動1mm時，通過齒輪傳動系統帶動大指針5轉一圈，小指針7轉一格。刻度盤在圓周上有100個等分格，各格的讀數值為0.01mm。小指針每格讀數為1mm。測量時，指針讀數的變動即為尺寸變化量?？潭缺P可以轉動，以便測量時大指針對準零刻線。
2.使用與注意事項
(1)百分表的使用

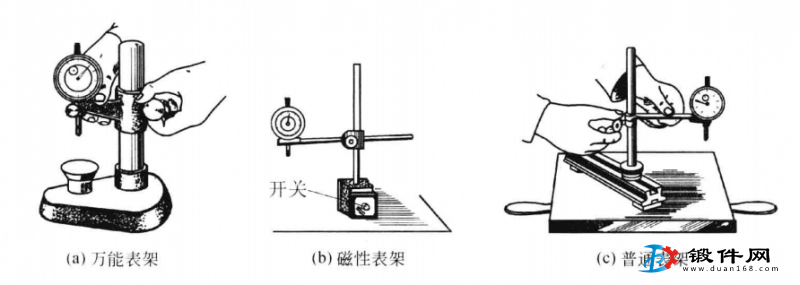

百分表常裝在表架上使用，如圖所示。
百分表可用來精確測量鍛件圓度、圓跳動、平面度、平行度和直線度等形位誤差，也可用來找正鍛件，如圖所示。
(2)注意事項
放置表架的表面應盡可能平整光潔，面積足夠大。百分表在表架上的位置可進行前后、上下調整。測量時，百分表測量桿應與被測表面垂直。
