怎樣計算鍛件輾擴時的坯料尺寸?

放大字體  縮小字體 發布日期:2019-06-16  來源:168鍛件網  瀏覽次數:882
核心提示:根據金屬體積不變的原則,假定鍛件輾擴前后環的高度不變,在給定鍛造比后,即可求出坯料的尺寸,即式中:D(錢坯)為擴孔前毛坯

根據金屬體積不變的原則,假定鍛件輾擴前后環的高度不變,在給定鍛造比后,即可求出坯料的尺寸,即

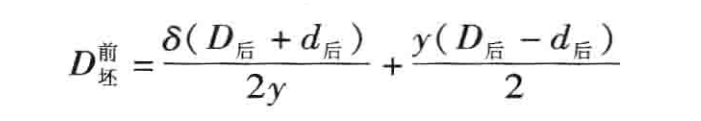

鍛件輾環公式1

式中:D(錢坯)為擴孔前毛坯的外徑,mm;δ為燒損系數,鋁合金一般無燒損,δ取為1;y為鍛造比。


假定擴孔前后鍛件的高度不變,則:

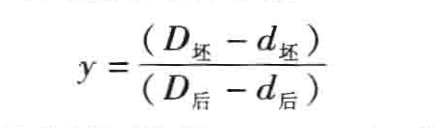

鍛件輾環公式2

式中:D后為擴孔后成品環的外徑,mm;d后為擴孔后成品環的內徑,mm。

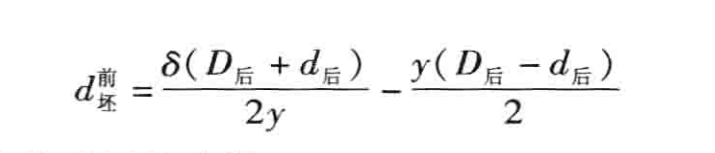

鍛件輾環公式3

式中:d前坯為擴孔前毛坯的內徑,mm。


采用一般開式模膛和閉式模膛進行輾擴時,對于大型鍛件,y值可選取1.3-1.6;對于小型鍛件,y值可選取1.25-1.35。


注意:鍛件輾環的外徑D后和內徑d后應加上正公差計算。

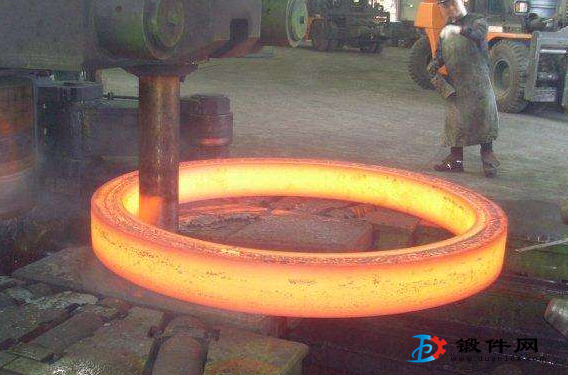

鍛件輾環加工
