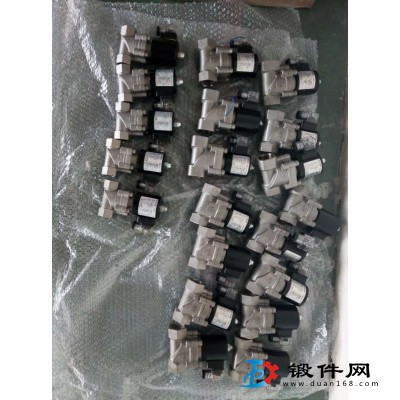

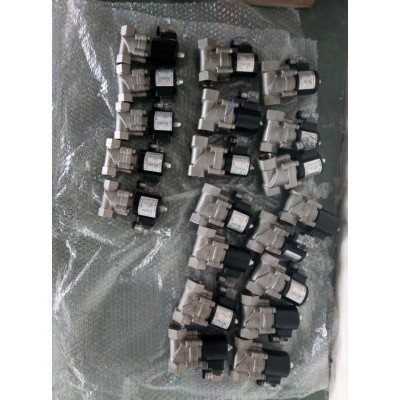

雙向電磁閥

雙向電磁閥作為自動化管路控制過程中的執行元件，適用于管道流體雙向流動控制的領域。

二、結構特征與工作原理

  該電磁閥主要由A、B電磁線圈、主閥體、閥蓋、主活塞、活塞環、動鐵芯、

彈簧等部分組成。

      雙向雙控制工作原理：

     常閉型---兩個線圈不通電時，閥處于關閉狀態；當A端線圈通電，介質按A

             端箭頭方向流動，A端線圈段電、閥關閉；當B端線圈通電，介質

             按B端箭頭方向流動，B端線圈斷電、閥關閉。

     常開型---兩個線圈不通電時，閥處于兩端打開狀態，介質流動；當需控制A

 端箭頭流向時，A端線圈通電、閥關閉，A端線圈斷電、閥打開；

當需控制B端箭頭流向時，B端線圈通電、閥關閉，B端線圈斷電、

 閥打開；當兩個線圈同時通電時，閥處于兩端互鎖關閉狀態。

 三、基本參數

 a）公稱通徑（DN）：1□ 3□ 6□ 8□ 10□ 15□ 20□ 25□ 32□ 40□      。

b）工作介質：油□  液體□  水□  空氣□  氣體□ 其它                 。

c) 介質溫度（°C）：0~80□ -40~80□ -200~0□ 0~200□                 。

d）工作壓力（Mpa）：0~0.1□ 0.6□ 1.0□ 1.6□ 2.5□ 4.0□            。

e）線圈分類：普通型□ 防水型□  防爆型□ （內接線座式□  引出線式□）。

f）工作電壓：交流供電允差為額定值的-15%和+10%，頻率為50Hz；直流供電電壓為允差為額定值的±10%。

交流AC(V)： 36□ 110□ 127□ 220□ 380 □                         。

直流DC(V)： 12□  24□  36□  48□  110□ 220□                   。

g）連接方式：擴管式□ 內螺紋式□ 外螺紋式□ 法蘭式□ 焊接式□。

h）閥體材質分類：不銹鋼□ 鑄鋼□ 銅□ 四氟□ 鋁合金□。

 四、安裝、調試、操作

 1、裝置的安裝必須符合“現場安全規程”的相關規定。

2、在安裝電磁閥前，管道必須清洗干凈，必要時閥前須裝100目的過濾器。

3、安裝時須線圈豎直向上，介質流通方向應與閥體上箭頭指示方向一致。

4、不能將電磁閥安裝在管道低凹處，以免因蒸汽冷凝水、雜質等沉積在閥內而妨礙正常工作。

5、在管道剛性不足的情況下，建議把閥前后管子用支架固定，以防電磁閥工作時引起振動。

6、連續性生產部門為在電磁閥清洗和檢修期間仍確保生產正常進行，建議電磁閥前、后必須裝手動閥和采用旁路閥。注意：旁路閥平時要常閉。

7、取下電氣插頭，插頭孔左右接工作導線，上孔接地線或不接；引線式的線圈為三芯線，白色接地線，其余2根紅色、藍色接工作導線。

---
