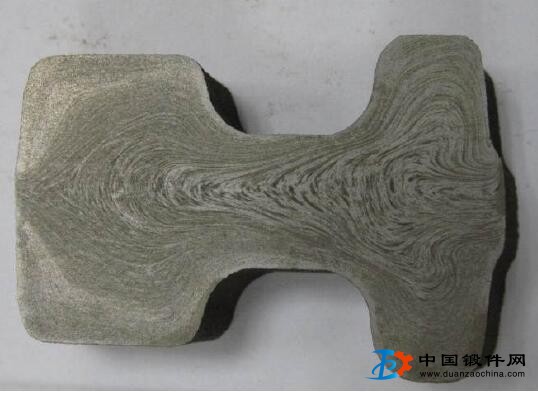

鍛件所以的鋼錠經(jīng)過鍛造加工后，粗大不均的晶粒被打碎，通過再結(jié)晶，變成較細(xì)的均勻等軸晶。隨著鍛件毛坯外形在鍛造時(shí)的變化，晶粒沿變形方向被拉長、滑移、破碎，存在于晶粒之間的氧化物、硫化物及其它雜質(zhì)也隨之改變分布形態(tài)。變形了的晶粒，在終鍛溫度以上，通過再結(jié)晶可以恢復(fù)成等軸晶，但雜質(zhì)始終保持著變形時(shí)的形態(tài)，鍛造后，作為金屬流動(dòng)的痕跡，被遺留在鍛件中。這種雜質(zhì)在金屬內(nèi)有規(guī)律、定向分布的組織，形成纖維組織，也叫做鍛造流線。流線使鍛件金屬的性能在不同的方向上存在差異（各向異性），表現(xiàn)為沿著纖維方向的力學(xué)性能比垂直于纖維方向的好。形成鍛造流線影響的大小，主要取決于金屬在鍛造過程中的變形方式和鍛造比。
