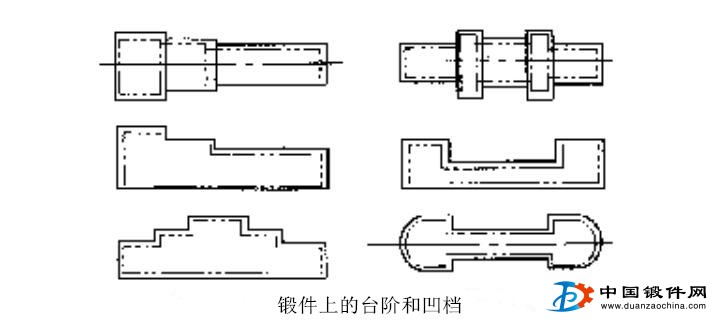

臺階是指在同一投影面上，具有向同一方向漸增或漸減的階梯形幾何特征的部分；凹檔是指在同一投影面上，同一方向上某一中間部分的高度小于其相鄰兩部分高度的凹下部分。

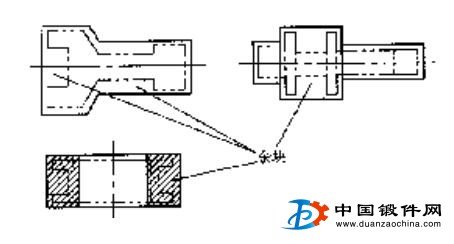

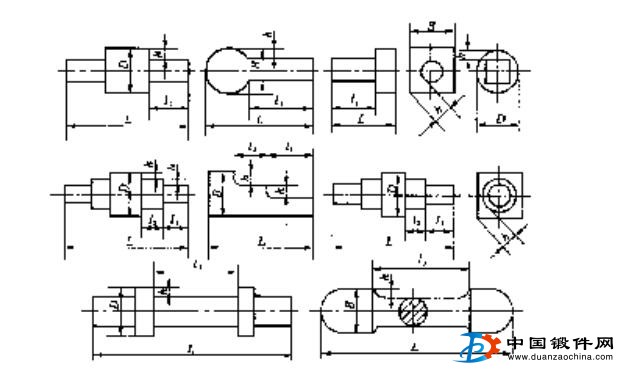

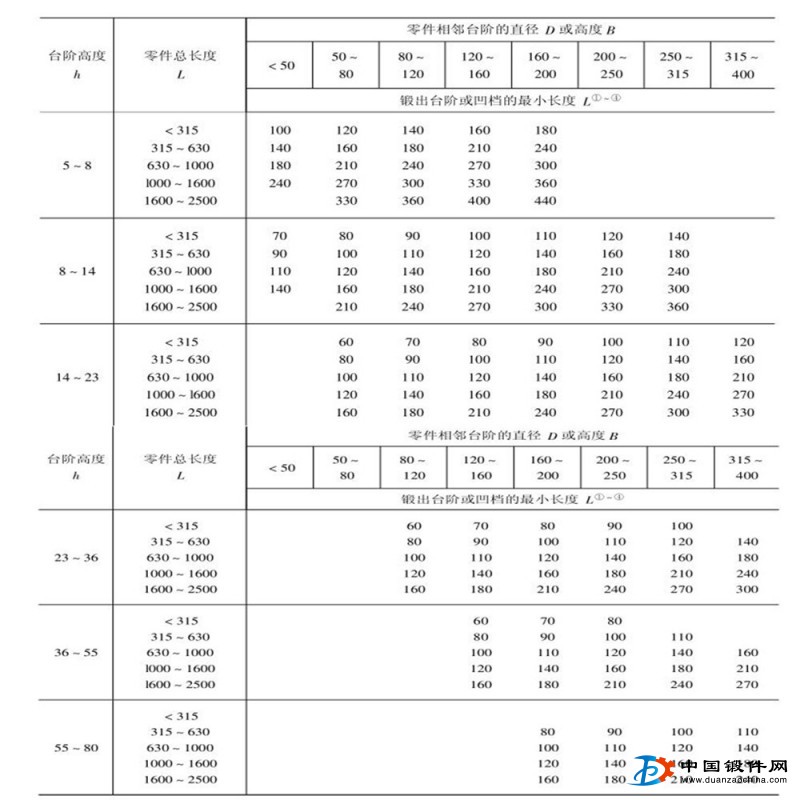

臺階和凹檔的幾何參數的設計，主要是限制其允許的高度和最小長度，以保證鍛件順利成形。臺階和凹檔的鍛出條件應滿足下表的要求，如不能滿足表中條件時，應添加余塊，如下圖。對特別復雜的鍛件應根據具體情況單獨確定。
注：外形特別復雜的鍛件，其臺階與凹檔是否鍛出，由鍛件設計者視具體情況確定。
發布日期：2017-07-09 來源：鍛件網 瀏覽次數：520
臺階是指在同一投影面上，具有向同一方向漸增或漸減的階梯形幾何特征的部分；凹檔是指在同一投影面上，同一方向上某一中間部分的高度小于其相鄰兩部分高度的凹下部分。
臺階和凹檔的幾何參數的設計，主要是限制其允許的高度和最小長度，以保證鍛件順利成形。臺階和凹檔的鍛出條件應滿足下表的要求，如不能滿足表中條件時，應添加余塊，如下圖。對特別復雜的鍛件應根據具體情況單獨確定。
注：外形特別復雜的鍛件，其臺階與凹檔是否鍛出，由鍛件設計者視具體情況確定。
