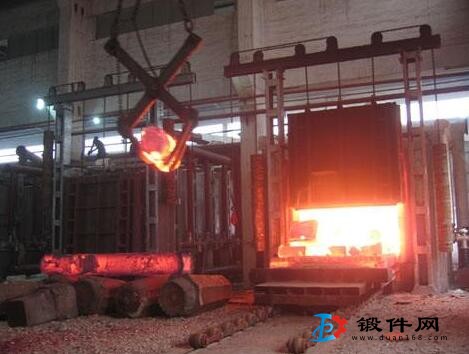

鍛件的始鍛溫度從加熱爐內取出毛坯送到鍛壓設備上進行鍛壓時，毛坯的溫度會下降。由于加熱毛坯的大小、運送毛坯的方法及機械化程度的不同以及加熱爐與鍛壓設備間距的不一樣，鍛件毛坯有幾攝氏度到幾十攝氏度的溫降，因此，在這段時間內，應盡可能減小毛坯的溫降。
鍛件始鍛溫度高，變形抗力減小，鍛壓設備的噸位或壓力可以小些。但加熱溫度過高，接近熔點，會出現過燒現象。如果金屬加熱的溫度略低于過燒的溫度，但加熱的時間長，則會出現過熱現象。因此，加熱溫度應低于過熱溫度。鋼的過燒溫度約比熔點低100?150℃，過熱溫度又比過燒溫度低約50℃，所以加熱溫度應比熔點低150?200℃。例如，低碳鋼的熔點在1500℃左右，加熱溫度可取1300℃。高碳鋼因含碳量增加，熔點降低。合金鋼因合金元素的成分或含量增加，其熔點也隨之降低。所以鍛件始鍛溫度也應相應降低。鑄態組織的過熱敏感性低，鑄錠的加熱溫度可比鍛坯高20?30℃。
