1 主題內容與適用范圍
本標準規定了公稱壓力PN為4.0，6.3，10.0MPa的凹凸面鋼制管法蘭盞的型式和尺寸。
本標準適用于公稱壓力4.0?10.0 的凹凸面鋼制管法蘭蓋。
2 引用標準
JB/T 74管路法蘭 技術條件

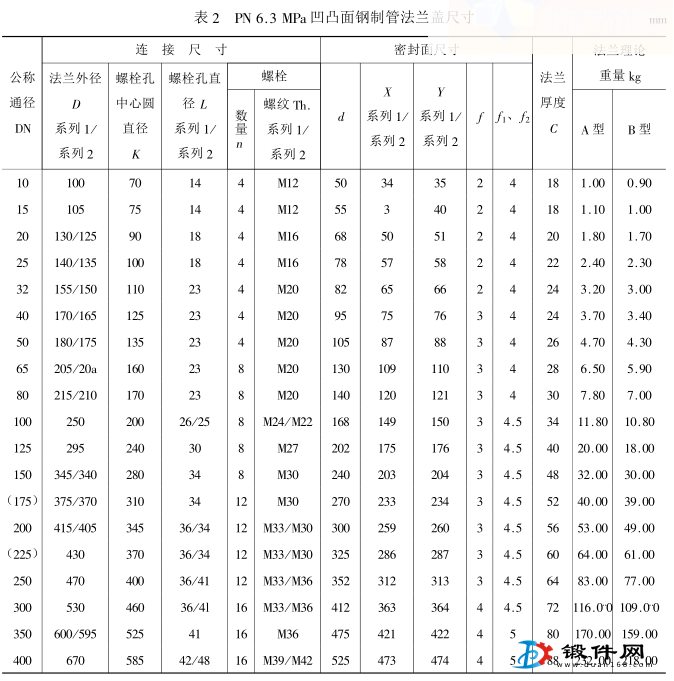

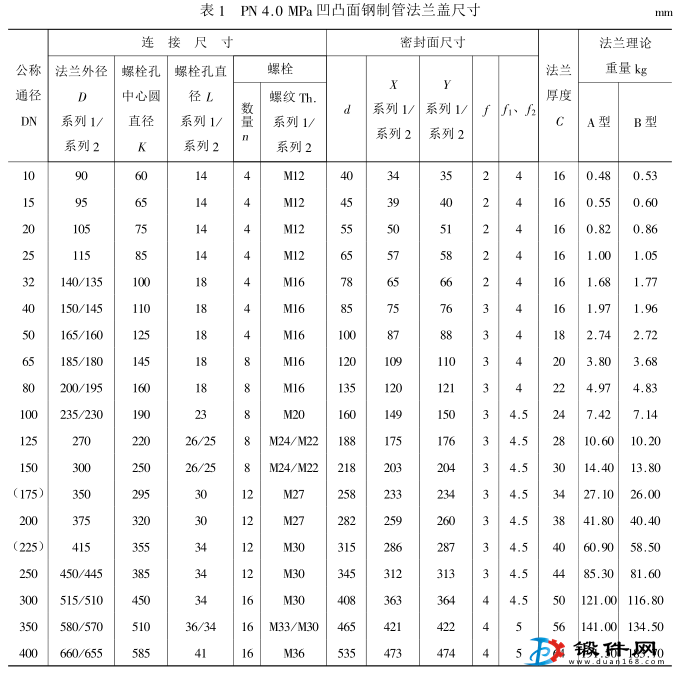

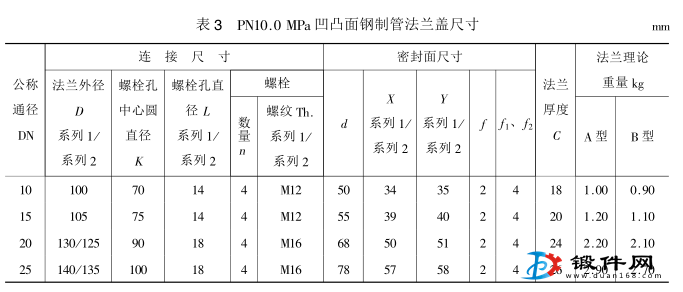

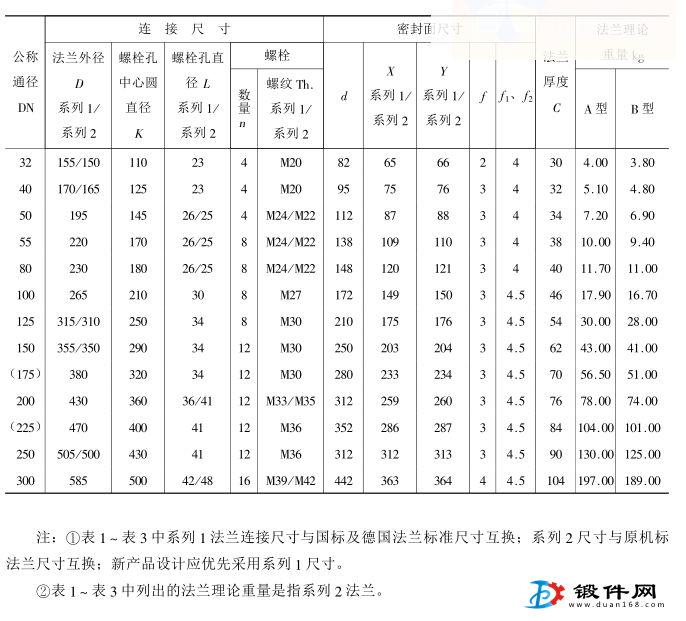

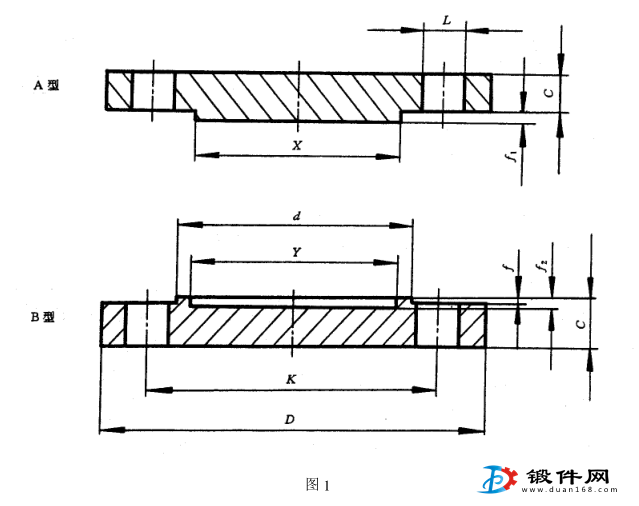

3 法蘭蓋的型式和尺寸應符合圖1及表1-表3的規定。
4 法蘭蓋的技術要求按JB/T 74的規定。
5 法蘭蓋的公稱壓力和不同溫度下的允許工作壓力按JB/T 74的規定。
6 標記示例
公稱通徑300mm、公稱壓力4.0 MPa、尺寸為系列2的凸面鋼制管法蘭蓋:
法蘭蓋 300-40A JB/T86.2-94
公稱通徑300mm、公稱壓力4.0 MPa、尺寸為系列1的凹面鋼制管法蘭蓋:
法蘭蓋 300—40B(系列 1)JB/T86.2—94
