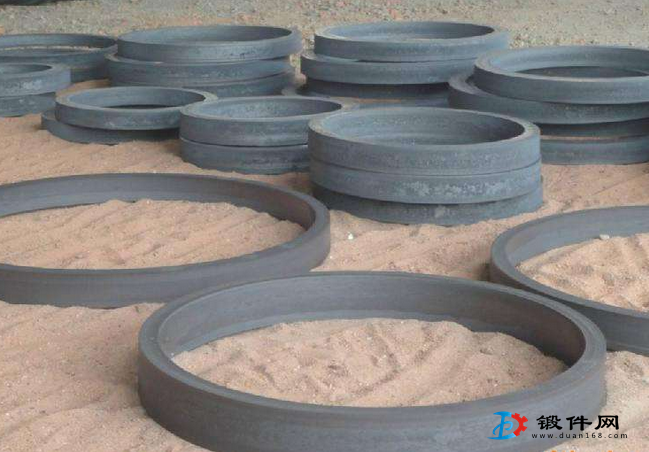

鍛件從終鍛溫度冷卻到室溫的過程稱為鍛后冷卻
1、內應力
①溫度應力
鍛件冷卻時內外溫差引起。表面降溫快，內部降溫慢，表里收縮不同，從而造成溫度應力。
②組織應力
有同素異構的金屬，冷卻時有相變發生，相變前后組織的比容發生變化，而鍛件表里相變時間不同，因而引起組織應力。
③殘余應力
鍛件在鍛壓成形過程中的變形不均勻和冷變形強化而引起，如不能通過再結晶軟化將其消除，便成為殘余應力而保留下來。
2、鍛件裂紋
上述三種應力疊加，如果超過材料的抗拉強度，便會導致鍛件產生裂紋。
3、鍛件變形
鍛件冷卻過程中，若相對的兩面冷卻速度不一致，便會因溫差和組織轉變先后的不同而導致鍛件發生翹曲變形。
4、異常組織
①含氫的鋼材，冷卻過程中在氫和組織應力的共同作用下，會使鍛件內部出現許多不連續的白色點狀裂紋，叫做白點
②奧氏體不銹鋼若在800?550℃范圍內緩冷，會有大量含鉻的碳化物沿晶界析出，使晶界產生貧鉻現象，降低鋼的抗晶間腐蝕能力。
