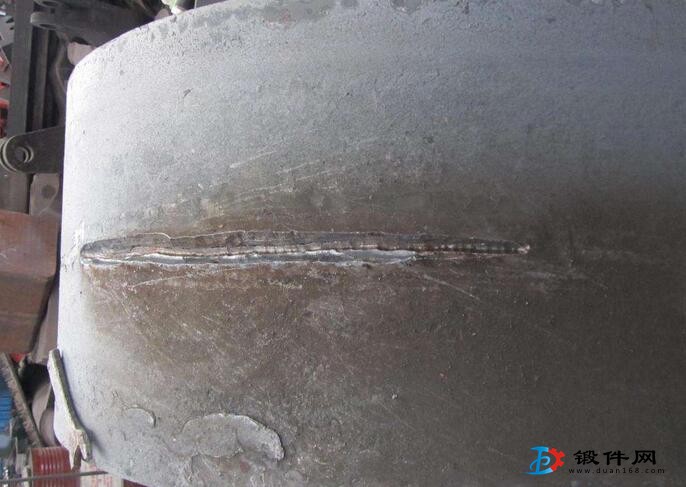

縱向裂紋，又稱軸向裂紋，是生產中最常見的-種。鍛件在全部淬透的情況下，表而產生的切向拉應力，往往超過該區域的斷裂強度，形成鍛件裂紋。
除鍛件淬透可形成縱向裂紋外，原材料的缺陷也往往會使鍛件淬火時產生縱向淬裂。大部分工件是由軋材或鍛件制成的，在材料軋制或鍛造過程種，非金屬夾雜物等缺陷均沿變形方向分布。如果這些夾雜物沿軸向分布，不僅使鋼材的橫向強度降低，而且還會成為應力集中的因素，因此，在切向應力的作用下，便很容易形成軸向裂紋。
另外，原材料中還可能有在熱處理前已經存在的裂紋，機械加工吋沒有完全去掉（如鍛造時形成的折疊等），淬火時則由于淬火應力使進一步擴展后才顯現出來。這類原材料裂紋無論在斷口上或金相組織上都與淬火裂紋有所區別，因為鍛件中的裂紋在淬火加熱時由于溫氧化的結果，從宏觀上看裂紋而呈黑色，而淬火裂紋的裂紋而則呈銀灰色。觀察金相組織織時，如系原材料中的裂紋，則會發現有明顯的脫碳層存在，而淬火裂紋有這種現象。其裂紋處的組織與鍛件其他部位一樣。
