掃一掃
關注鍛件網
聯系人
企業信息
5
(70評價)
- 上海毅敬新材料有限公司
-
[誠信檔案]
- 已繳納 0.00 元保證金
-
聯系人毅敬新材(先生) 經理
- 會員 [當前離線] [加為商友] [發送信件]
- 郵件yjalloy@163.com
- 電話021-59960618
- 手機15000685020 [發送短信]
- 地區上海
- 地址上海市嘉定北工業區
- 商品詳情
- 單位名稱： 上海毅敬新材料有限公司
- 手機號碼： 15000685020

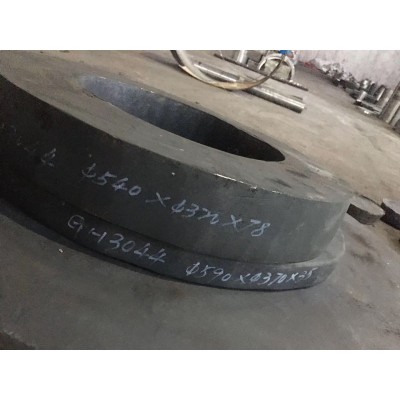

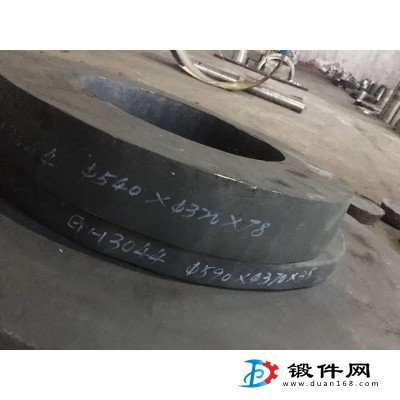

- 產品名稱： 上海廠家gh3044鍛件gh3044環形鍛件優質性能報價
- 材質型號： 毅敬新材
- 供應地址： 上海市嘉定北工業區
GH3044是固溶強化鎳基抗氧化合金，在900℃以下具有高的塑性和中等的熱強性，并具有優良的抗氧化性和良好的沖壓、焊接工藝性能，適宜制造在900℃以下長期工作的航空發動機主燃燒室和加力燃燒室零部件以及隔熱屏、導向葉片，供應的品種有板材、帶材、絲材、棒材和環形件等。
標準對照
中國 | GB/T14992-2005 | GH44(GH3044) |
成分規范
C | Cr | Ni | W | Mo | Al | Ti | Fe | Mn | Si | P | S |
不大于 | |||||||||||
≤0.10 | 23.5~26.5 | 余 | 13.0~16.0 | ≤1.50 | ≤0.50 | 0.30~0.70 | 4.0 | 0.50 | 0.80 | 0.013 | 0.013 |
注：GJB2612-1996還規定ω（Cu）≤0.20%；GJB3317-1998和GJB3318-1998規定ω(Cu)≤0.07%。
熱處理制度
1.熱軋和冷軋板及帶材供應狀態的固溶處理溫度為1120~1160℃，空冷，供應狀態進行材料性能檢驗。
2. 零件中間熱處理溫度為1140℃±10℃，保溫3~5min，空冷。最終熱處理溫度根據零件工作條件決定，對要求良好的熱疲勞性能的零件與1150℃固溶，保溫3~5min，空冷；對要求有較高熱強行的零件于1200℃固溶，保溫3~5min，空冷。
應用領域
合金用于制作航空發動機住燃燒室和加力燃燒室的板材沖壓和焊接結構件以及安裝邊、導管和導向葉片等零部件。
標準號 | 品種 | 狀態 | σb/MPa | δ5/% | ψ/% | σb/MPa | δ5/% | ψ/% |
20℃ | 900℃ | |||||||
GJB 1952 | 冷軋板 | 固溶1120~1160℃ | 735 | 40 | --- | 195① | 30 | --- |
GJB 3020 | 環 坯 | 固溶1120~1160℃ | 705 | 40 | --- | 195② | 30② | --- |
GJB 3317 | 熱軋板 | 固溶1120~1160℃ | 735 | 40 | --- | 185 | 30 | --- |
GJB 3318 | 帶 材 | 固溶1120~1160℃ | 735③ | 40 | --- | --- | --- | --- |
GJB 3165 | 棒 材 | 固溶1120~1160℃ | 685 | 40 | 45 | 195④ | 30 | 40 |
注：①900℃σb≥185MPa的板材允許交貨。
②允許在850℃進行拉伸試驗，σb≥265MPa，δ≥30%，不合格時按900℃進行拉伸仲裁試驗。另外還應在850℃，σb=80MPa下進行持久試驗， 報實測數據。
③厚度≤0.25帶材的室溫σb≥660MPa，δ5實測。
④棒材應在900℃ σb=70MPa下進行持久試驗，t≥23h。
